一、型號名稱

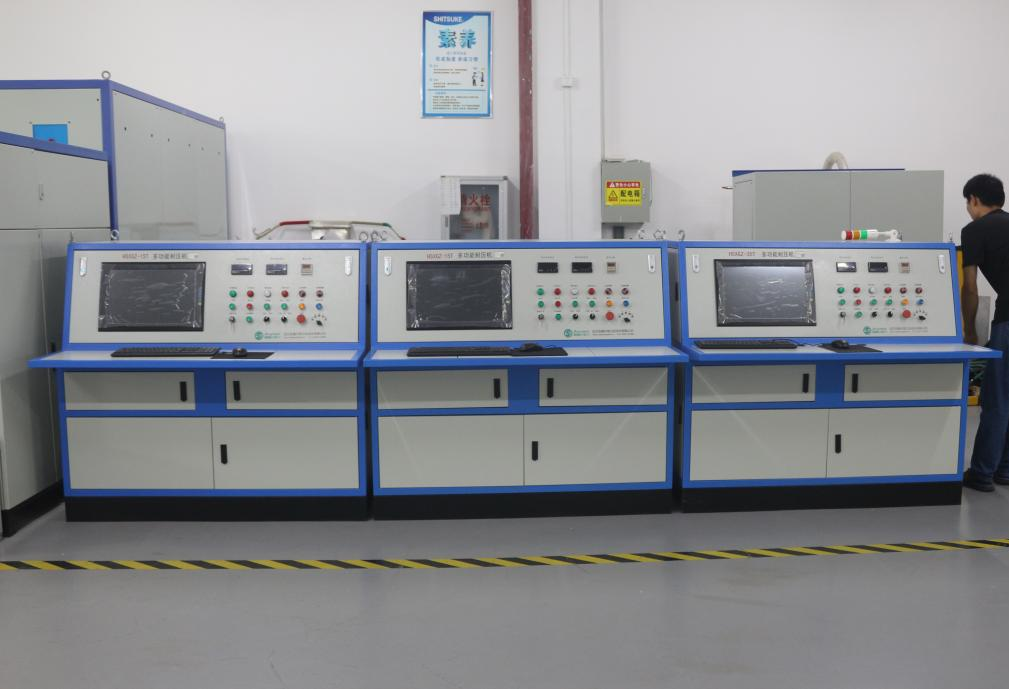

HSXGPT-多功能綜合耐壓試驗系統
二、功能
1.匝間耐壓檢測
通過施加高壓脈沖，檢測電機繞組的匝間絕緣性能，能夠有效發現匝間短路、絕緣薄弱等問題
2.工頻耐壓測試
用于對電機繞組進行工頻電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現絕緣缺陷
3.試驗結果判定
系統可自動檢索用戶設置的標準參數，與測量值比對后判斷測試項目是否合格，并將結果顯示在界面上
4.數據存儲與導出
測試數據和波形可自動存儲到控制主機硬盤中，支持?jǐn)?shù)據查詢、導出至Excel表格，并可打印試驗報告
5.多回路測試
支持多回路輸出，可自動切換各相回路，完成組合測試
6.波形顯示與分析
顯示屏可同時顯示各相波形
三、規格技術條件
匝間技術條件：
沖擊峰值電壓范圍：0.5kV~60kV
沖擊峰值電壓顯示方式：計算機顯示器顯示
沖擊電壓峰值容差：小于±3%
脈沖觸發方式：自動/手動
匝間故障識別方式：波形對比
工頻技術條件：
對地耐壓泄露電流可設置，最大不低于2000mA
保護動作時間小于80mS
儀器輸出的電壓值應連續可調，并有指示和可預設定，測量準確度為±2%
四、應用范圍
電機制造企業的出廠檢驗
電機維修行業的故障檢測
電力系統的設備維護和質量檢測
