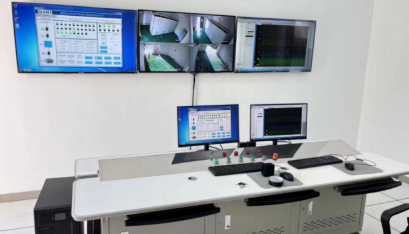

變壓器短路承受能力試驗系統 一、系統概述 主要用于10kV配電變壓器短路承受能力試驗。 試驗系統采用高效能儲能、逆變電力電子技術，可控短時輸出大容量試驗電壓/電流滿足多品類配電網電氣設備高電壓/大電流試驗要求。試驗系統通過充電、儲能、逆變等單元實現與供電電源的隔離，避免瞬時試驗沖擊對供電側電源的影響。 試驗系統采用軍品級、長壽命高能儲能電容器、成熟的數字處理控制和電源逆變單元具有極高的系統耐用性。同時，靈活的SPWM調制方式方便在較大范圍內調整試驗參數。
二、系統組成 電源系統：可由電網、沖擊發電機或二者聯合提供試驗?zāi)芰浚?中間變壓器（可選）：用于電壓匹配； 電容補償裝置：采用并聯電容器組補償無功功率，降低試驗所需電源容量； 短路阻抗調節裝置：用于精確控制短路電流幅值； 選相電子開關：實現毫秒級短路時刻控制，模擬不同相位短路； 測量與保護系統：包括電流互感器、電壓互感器、避雷器、示波器等，確保試驗安全與數據準確
