變壓器短路承受能力試驗系統
一、系統概述

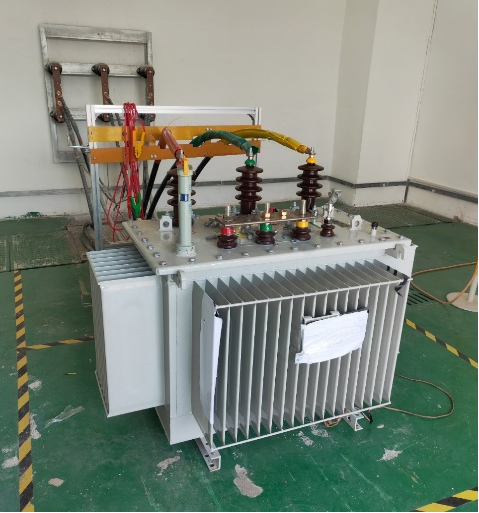

主要用于10kV配電變壓器短路承受能力試驗。
試驗系統采用高效能儲能、逆變電力電子技術，可控短時輸出大容量試驗電壓/電流，滿足多品類配電網電氣設備高電壓/大電流試驗要求。試驗系統通過充電、儲能、逆變等單元實現與供電電源的隔離，避免瞬時試驗沖擊對供電側電源的影響。
試驗系統采用軍品級、長壽命高能儲能電容器、成熟的數字處理控制和電源逆變單元，具有極高的系統耐用性。同時，靈活的SPWM調制方式方便在較大范圍內調整試驗參數。
二、試驗系統組成
儲能式電源系統：由充電模組、儲能模組、逆變模組、測量控制單元和隔離開關等組成。
測試儀器：如變壓器短路阻抗測試儀，用于測量短路阻抗、短路電抗、短路電阻等參數。

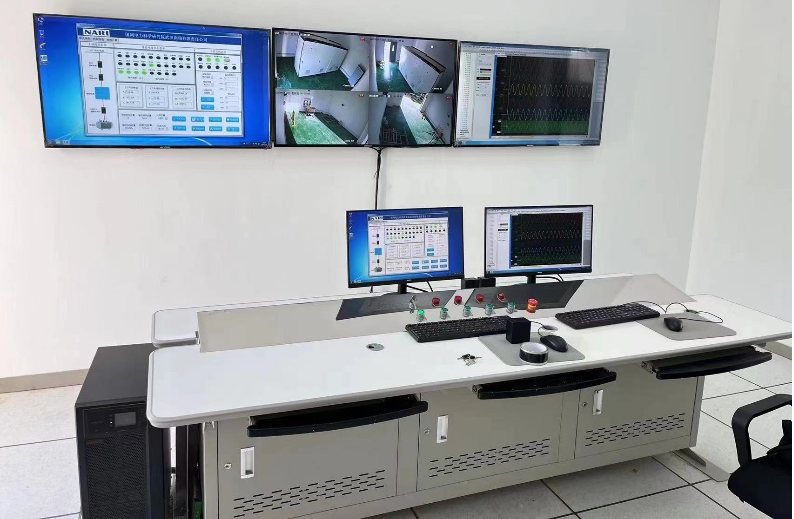

控制與測量單元：用于控制試驗過程、采集數據并進行分析。
三、相關標準
GB/T 1094.5-2008：《電力變壓器第5部分：承受短路的能力》
DL/T 1093-2008：《電力變壓器繞組變形的電抗法檢測判斷導則》
四、應用場景
出廠檢驗：用于變壓器制造過程中，檢測產品是否符合短路承受能力標準。
現場檢測：用于運行中的變壓器，評估其在短路沖擊后的狀態，判斷是否需要進一步檢查或維修。
