斷路器特性整定校準系統
一、概述
斷路器的可靠性、安全性、準確度、動作及時性等直接關系整體裝備的性能。隨著國產電氣部件的越做越精,一般檢測設備已無法鑒別產品在極限情況下的性能。另一方面,無法滿足定期維護和校準的運行環境。
本試驗臺主要用于H-DW14交流框架式斷路器及ZDW5、ZDW6系列直流框架式斷路器的動作特性試驗。系統由充電柜、超級電容模塊、主控制板、顯示屏、多路數據采集模塊等組件構成。
二、適用范圍
l 交流斷路器、直流斷路器動作特性驗證
l 電流互感器全電流校準、短時耐受電流試驗
l 電流傳感器全電流校準、短時耐受電流試驗
三、技術指標
1)斷路器瞬動試驗時,電流輸出誤差≤2%
2)計時誤差:≤1ms
3)交流輸出穩定時間:≤12ms(更短時間可根據需求定制)
4)系統采用自然冷卻或風冷

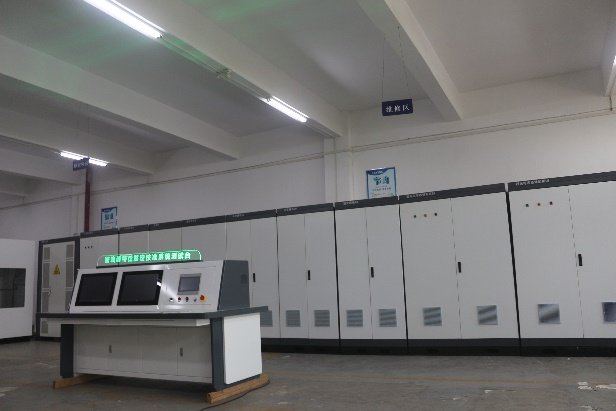

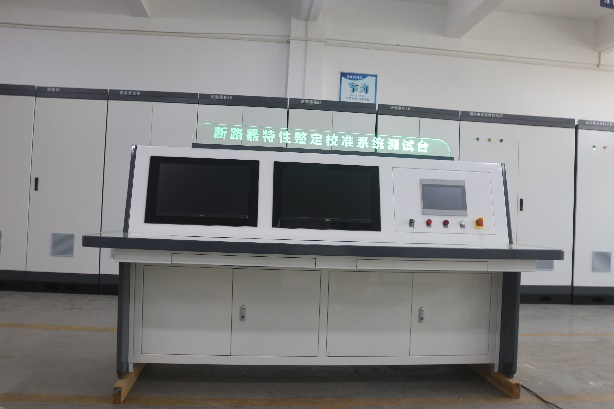

四、項目案例圖片
