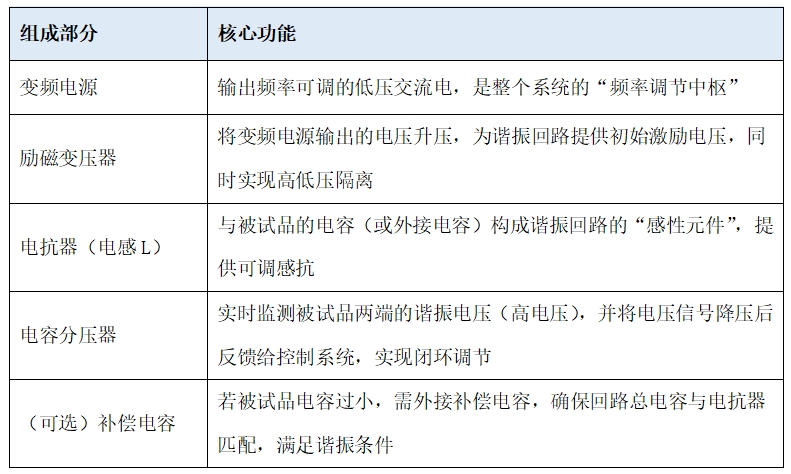

一套完整的變頻諧振試驗系統通常由4個核心部分組成,各部分協同工作實現高電壓輸出與檢測,具體功能如下表:

變頻諧振技術的核心優勢是“輸出電壓高、波形接近正弦波、對被試品損傷小”,因此廣泛用于需要模擬設備實際運行電壓(或更高耐壓)的絕緣試驗,典型場景包括:
1.電力系統設備檢測
電纜耐壓試驗:檢測高壓交聯聚乙烯電纜(XLPE 電纜)、油紙電纜的絕緣強度,避免運行中因絕緣缺陷擊穿。 變壓器絕緣試驗:對電力變壓器的繞組、主絕緣進行交流耐壓試驗,驗證其耐受額定電壓的能力。 GIS設備檢測:GIS(氣體絕緣開關設備)的外殼、絕緣子需承受高頻(50Hz~300Hz)諧振電壓,檢測其在高電壓下的密封性與絕緣性能。
2.工業與特種設備檢測
發電機耐壓試驗:大型汽輪發電機、水輪發電機的定子繞組絕緣試驗,需通過變頻諧振模擬運行中的工頻電壓,檢測匝間、相間絕緣是否合格。 電容器、互感器檢測:對高壓并聯電容器、電流互感器、電壓互感器進行局部放電試驗,通過諧振電壓激發潛在缺陷,評估絕緣老化程度。
